PLAN D'IMPLANTATION
et notice de montage
MURET
TECHNIQUE
EXTERIEUR
TECHNI’BOX est la solution design et pratique pour habiller les coffrets techniques, appelés aussi murets techniques, tout en intégrant une boîte aux lettres et un numéro de rue personnalisé.
Au-delà d’un muret technique esthétique qui embellira votre maison ou votre lotissement, nous avons porté un soin particulier pour vous faciliter et vous simplifier leur installation :
- Les murets techniques sont livrés emballés, sur palette, déjà montés, prêts à poser.
- Un gabarit de perçage est fourni dans chaque livraison pour vous faciliter l’installation.
- Prévoir 1 à 2 personnes pour la pose, pas d’engin de levage nécessaire.
- Temps de pose en 30 min sur fondation béton.
Plan d'implantation des fondations
Pour une implantation d’un muret technique réussie, utilisez le plan d’implantation des fondations ci-dessous. Veillez à bien respecter la distance entre la voie publique et l’implantation des coffrets.
DIMENSIONS DALLE BÉTON
RÉFÉRENCE
MURET TECHNIQUE
MTF-50
MTP-50
DIMENSIONS FONDATION
L 60 cm x l 50 cm x ép. 10 cm
MTF-80
MTP-80
L 90 cm x l 50 cm x ép. 10 cm
MTF-110
MTP-110
L 120 cm x l 50 cm x ép. 10 cm
Notice de montage
ATTENTION MANIPULER AVEC PRÉCAUTION
RISQUES DE RAYURE :
- Le muret technique n’est pas destiné à
être intégré à un autre habillage, clôture,
couvertine, etc… - Ne pas poser les éléments du muret les
uns contre les autres pour ne pas les
rayer.
OUTILS et quicaillerie à PRÉVOIR
GANTS de PROTECTION, LUNETTES
GANTS de PROTECTION,
LUNETTES
NIVEAU à BULLES
PERCEUSE + FORETS de 10 mm
CRAYON
CLÉ TRIANGLE
CLÉ PLATE À CLIQUET 8 à 13
CHEVILLE PLASTIQUE Ø 10 x 50 mm
TIREFOND 8 x 60 mm
RONDELLE PLATE Ø 8 mm
Les 8 étapes de la pose
Temps de montage estimé à 20 min
1 - VÉRIFIER LES FONDATIONS
Si la fondation est terminée et prête à recevoir le muret, vérifier qu’elle soit bien plane.
ATTENTION : Ne pas poser la porte contre le muret technique pour ne pas la rayer.2 - DÉBALLER AVEC PRÉCAUTION
- Déballer avec précaution le muret technique.
- Enlever la porte avant avec la clé triangle.
ATTENTION aux rayures.
3 - RETIRER LA CLÉ
- Retirer la clé scotchée sous la boite aux lettres.
- Noter la correspondance avec la boite aux lettres si ce n’est pas déjà fait.
- La conserver.

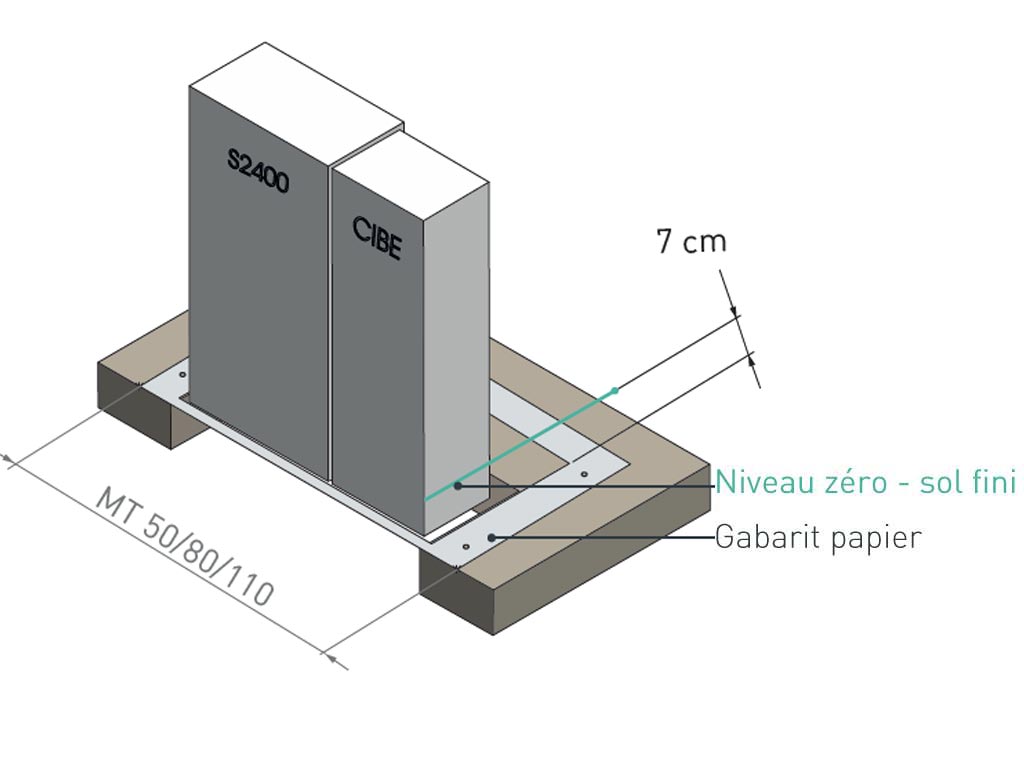

4 - EMPLACEMENT DES FIXATIONS
- Prendre le gabarit plastifié et le positionner autour des coffrets électrique/gaz.
- Aligner l’avant du gabarit sur la limite de propriété.
- Les bords du gabarit matérialisent le contour extérieur du muret technique.
- Tracer l’emplacement des 4 fixations.

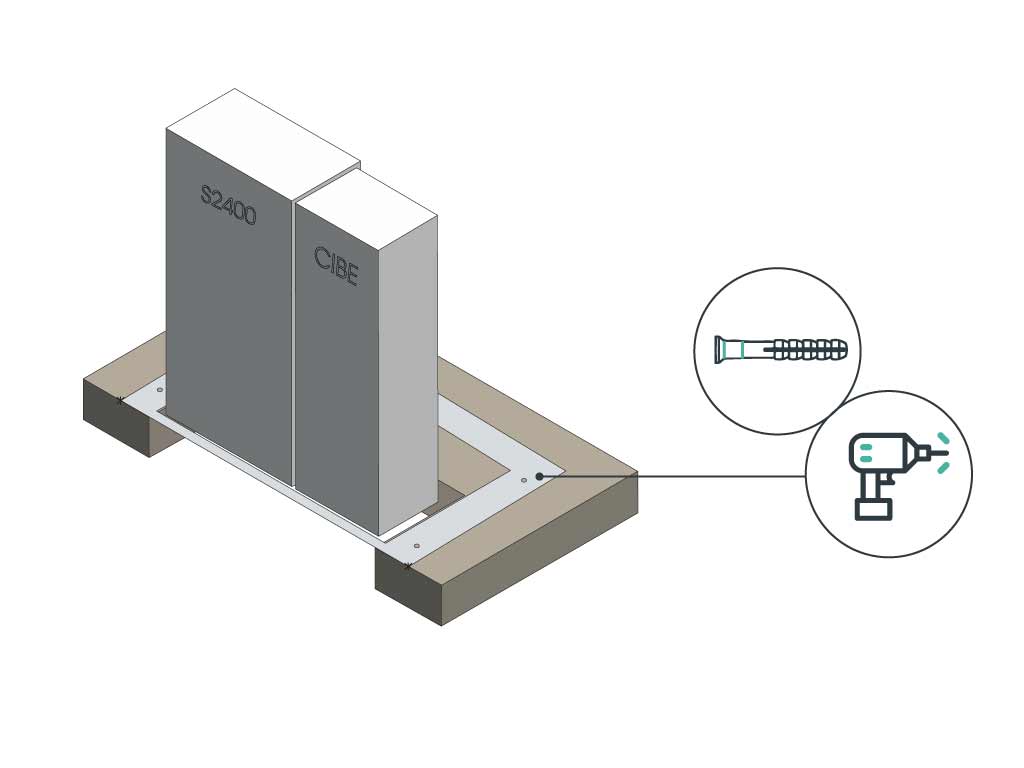

5 - PERCER ET INSÉRER LES CHEVILLES
- Retirer le gabarit.
- Percer les 4 trous Ø 10 mm sur 65 mm minimum de profondeur
sur les emplacements repérés. - Insérer les chevilles dans chaque trou.
6 - MISE EN PLACE de l'habillage
- Sur le muret technique, enlever la porte et démonter la plinthe basse avec la clé de 8.
- Présenter le muret technique à l’arrière des coffrets.
- Pour les grandes dimensions manutentionner le muret technique à deux.
- Le faire glisser pour le mettre en place en face des trous de fixation.
ATTENTION : Ne pas poser la plinthe contre le muret technique pour ne pas le rayer.
7 - FIXATION DU MURET
- Une fois le muret technique mis en place en face des trous de fixation, venir le fixer dans les chevilles avec
les 4 tirefonds à l’aide de la clé de 13, en vérifiant l’équerrage et la planéité du muret technique. - Si besoin, caler le muret technique.
Refixer la plinthe basse avec la clé de 8
8 - POSE PLINTHE ET PORTE
- Refixer la plinthe basse avec la clé de 8 en ne la serrant pas trop fort.
- Remettre en place la porte en vérifiant qu’elle soit bien fermée avec la clé triangle.
